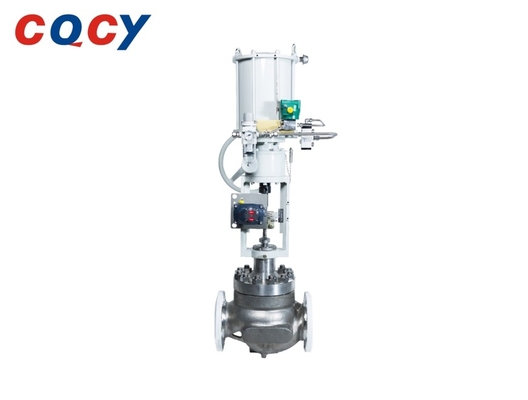

आस्तीन निर्देशित एकल सीट नियंत्रण वाल्व नियंत्रण एक विविधता उच्च तापमान, उच्च तापमान उच्च दबाव तरल पदार्थ)

  आस्तीन-निर्देशित एकल सीट नियंत्रण वाल्व (उच्च तापमान, उच्च तापमान उच्च दबाव तरल पदार्थ की एक किस्म को नियंत्रित)

HCP-10000 आस्तीन निर्देशित एकल सीट विनियमन वाल्ववाल्व प्लग या आस्तीन पर उच्च प्रदर्शन सील रिंग का उपयोग करता है। वाल्व शरीर एक कॉम्पैक्ट संरचना है और आस्तीन के चारों ओर तरल पदार्थ संतुलन प्रवाह में सुधार करने के लिए एक गाइड विंग से लैस है,जिसके परिणामस्वरूप दबाव में थोड़ी गिरावट आती है, बड़े प्रवाह दर, व्यापक समायोज्य रेंज, प्रवाह विशेषताओं की उच्च सटीकता, और IEC60534-2-1-2011 मानक के अनुरूप।और कम कैविटेशन जंग. नियामक वाल्व की रिसाव दर ANSI FCI 70-2-2013 मानक के अनुरूप है। नियामक वाल्व एक बहु वसंत ढाल या सिलेंडर actuator से लैस है,जिसमें एक कॉम्पैक्ट संरचना और एक बड़ा आउटपुट बल हैविभिन्न उच्च और निम्न तापमान उच्च दबाव तरल पदार्थों को नियंत्रित करने के लिए उपयुक्त है।

उत्पाद की विशेषताएंः

1वाल्व से पहले और बाद में दबाव अंतर के कारण असंतुलन बल को कम करने के लिए एक संतुलित वाल्व प्लग का उपयोग करें।वाल्व प्लग और वाल्व सीट की सील सतह कठिन मिश्र धातु के साथ वेल्डेड किया जा सकता, जिसमें अच्छी कटाव प्रतिरोध और पहनने के प्रतिरोध है।

2वाल्व के आंतरिक घटक मशीनिंग सटीकता में सुधार और उच्च विनिमेयता के लिए तीन चरणों के डिजाइन को अपनाते हैं।

3खिड़की प्रवाह विनियमन की सटीकता सुनिश्चित करने के लिए सीएई प्रवाह सिमुलेशन विश्लेषण को अपनाती है।

4पैकिंग एक डिस्क स्प्रिंग गतिशील लोडिंग संरचना को अपनाती है, जिसमें अच्छा सीलिंग प्रदर्शन, मजबूत पहनने के प्रतिरोध और लंबी सेवा जीवन होता है।

5वाल्व शरीर प्रवाह चैनल और दीवार मोटाई का विश्लेषण सीएई संरचनात्मक शक्ति विश्लेषण का उपयोग करके किया जाता है।वजन में कमी और लागत बचत को यथासंभव कम किया जाता है, जिसके परिणामस्वरूप उच्च आर्थिकसंवेदना।
